電梯能否運行，第一條件肯定要有電源。電源進入控制柜后分為動力電源和控制電源兩種，動力電源的輸出是受到控制電源控制的。

　　控制電源的工作條件由安全回路、門鎖回路和控制方式（即檢修/正常狀態——司機、消防）組成，動力電源正常而不能運行，離不了這三個條件同時成立與否。

　　同樣，出現運行中緊急停止情況，不外乎這四種原因——變頻系統視之為動力電源與安全回路混合，因?yàn)樽冾l系統出現故障時，同時斷開安全回路。

　　電梯最基本原理

　　電梯平層過程，繼電器型通常分兩級——第一減速、第二減速，比如電梯從一樓上三樓應召，轎廂通過二樓將運行至三樓時，三樓樓層感應器動作三樓樓層繼電器吸合——該感應器裝在二三樓中間——由于三樓有登記指令并順向，故控制系統發出停車信號：

　　第一級減速開始，電梯由快車轉入慢車狀態。轎廂繼續上行，轎頂平層感應器最上一只先進入樓層隔磁板，控制系統發出準備停層指令——第二級減速開始，電梯由慢車進入爬行狀態。至下面平層感應器進入隔磁板后（有些會延遲一段距離），控制系統發出到站信號——電梯平層。

　　此類電梯出現過平層（有減速），甚至不停（不減速），按上述觀察其工作狀態進行分析。大部分 PLC 和微機電梯平層是*脈沖值來計算轎廂位置，同時儲存每個樓層的脈沖值，根據脈沖值控制系統依次發出一級減速、二級減速甚至更多級減速信號，同樣在平層感應器進入隔磁板后才開始爬行平層狀態，根據設定條件計算爬行距離或感應器進入情況達到平層。

　　根據上述狀態，判斷出電梯不平層情況出現在哪一級上，可較易區分故障所在。

　　還有就是，轎廂位置修正問題，大家都知道，對于錯層故障，把電梯開到下限位動作，電梯就恢復位置記憶，或者叫復位。

　　但電梯正常運行中，并沒有觸碰到下終端或者上終端，卻仍能保持準確位置。當然它會在不斷地通過平層感應器動作來修正位置。不過，平層感應器動作來修正時不能滿足其精密要求的，這就是為什么有時候電梯會偶爾出現某些層樓停層不準的故障。

　　那么，電梯修正位置主要是*那部分呢？電梯在運行過程中，能碰到的就只有強迫減速開關。所以，減速開關就成了最佳基準位置確認點。本人就多次試過由于調整了減速開關而引起的不平層故障，最終是重新調整后恢復正常。

　　修理電梯既需要不斷地總結和積累排除故障的經驗，更需要掌握確認故障的一些技巧。本文就詳細介紹確認故障的3例技巧.

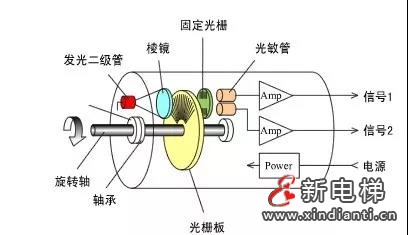

　　1、旋轉編碼器故障的確認

　　實例1：一臺GPS-‖電梯，平層不準確在運行行程中有“騰一騰”的現象.在維修時費了很大勁走了許多彎路最終發現是因旋轉編碼：9幾個光電感應孔被灰塵封堵而致清潔后故障消除.

　　實例2：一臺P90—50電梯在進行空轎廂安全鉗一限速器聯動試驗后出現了異?，F(xiàn)象，電梯選層起動后爬行約50mm，便停止.思來想去.既然電梯具有運行條件，也無明顯的其他異常現象那么肯定是旋轉編碼器出了問題.最后查出原因果然是旋轉編碼器與微機的連接有虛接現象.

　　實例3，1臺VVVF電梯在運行中經常突然停梯.然后自動平層后又可正常運行.經槍查該故障不是因?yàn)橹苿?dòng)線路不良所引起。也不是安全回路及門鎖回路瞬間通斷所導致。而是因?yàn)樾D(zhuǎn)編碼器嚴重磨損導致電梯在運行中產生信號突然中斷的現象所致.

　　實例4：1臺GPS-CR電梯檢修運行正?？燔囘\(yùn)行時轎廂強烈地振蕩，電梯有規律地上下抖動特別是多層運行時這種現象尤為明顯.在檢查電梯主回路印刷板及驅動單元之后仍未找到真正原因.經詢問業主，得知是有人在機房清除雜物后，電梯開始出現上述現象.后對曳引機及控制柜外圍著重進行檢查發現裝在電機尾部用于測速反饋的 PG接地銅皮扭曲變形使得電梯在運行中電機軸與Pc的軸套不同心.后重新加工1片連接銅片，更換后故障現象消除.

　　由旋轉編碼器導致的故障在實際中不算是少數檢查起來也相當費事有時雖已排查但還是不能讓人放心.故在此向大家介紹一十簡單的確認旋轉編碼故障的方法從驅動調節系統簡圖可以清楚地看出正呈因?yàn)樾D(zhuǎn)編碼才使得微機一變頻器一電機之間。構成了一個速度閉環控制系統.固此如果轉編碼器出現了問題反饋信號不正常必然會影響到電機的正常運行.假如此時我們索性將旋轉編碼器的反饋斷開——變成開環控制，電機如果還能夠現正常的快速運行狀態那么就可以定電梯的故障確實產生在旋轉編碼器上否則應該在其他方面去尋拄故障.這是確認旋轉編碼器故障的理論和方法.

　　當然，為了安全起見在斷開反饋運行時，電梯不應到上下的兩個端站運行。

　　2、門鎖故障位置的快速確認

　　門聯鎖的故障在電梯故障中占相當高的比例。對于門聯鎖故障，很容易在機房控制柜中，通過查看顯示或是對照故障代碼予以確認。如果電梯的層樓較少，我們逐個查找、逐個排除也不費事，但是如果遇到高層建筑，如四五十層的高樓，那么如何快速準確地查找門聯鎖故障所在層站呢，當因門聯鎖故障而使電梯不能運行時，首先應在機房控制柜接線排上找出轎門開關接線端和廳門開關接線端。在轎門和廳門全部關閉的情況下，分別測量轎門開關和廳門開關是否接通。若測量結果為轎門開關接通，而廳門開關斷開，則可以采用以下分段法進行繼續判斷。

　　先將門鎖回路上的01和11號線短接，使電梯可以上下操作。維修人員進入轎頂，在轎頂接線箱上找出01和10號線。假設此電梯為40層40站，按轎頂慢行按鈕至中間層站如第20層站，打開第10層站的轎門、廳門，其余廳門全部閉合。用一根導線一頭接在轎頂接線01號線上，另一頭接萬用表一表筆，萬用表一表筆另一表筆接20層站廳門的門聯鎖開關的接點上。若聯鎖開關兩個接點有一個使用萬用表接通，則說明第21—40層站門聯鎖開關全部接通;若都不能使萬用表接通，則說明第21—40層站門聯鎖開關有開路。同樣方法可判斷 1—1 9層站門聯鎖開關.至于第20層站則可以在門關閉后測量門聯鎖開關的兩個接點的通斷。然后，再在已判斷開路的那一半層站取1/2層站作為測量點，如此下去定能快速找到出門聯鎖開路的層站。

　　3、門刀碰擦門滾輪故障的確認

　　電梯在運行中有突然停梯現象，可能是因?yàn)殚T鎖回路的瞬間通斷(人為分扒)造成，也可能是由于限速器張緊裝置于瞬間碰觸了斷繩開關所致，當然也可能是電梯在運行中門刀碰擦門滾輪所致。如果翻開專業的電梯維修書籍，還會看到至少有日種原因可導致產生突然停梯現象。那么，如何確認門刀碰擦門滾輪的故障呢?

　　對于使用PLC控制的電梯，可以在程序的OUT(M21)與OUT(M111)之間，插入圖2所示的程序，其中M21是運行繼電器，X14是門鎖繼電器觸點。在故障發生后，檢查PLC內計數器C224的K值，并與上次檢查的K值進行對比，如果發現增加了1次，這樣就能夠肯定電梯存在門刀擦門滾輪的問題。

　　維修保養人員在工作中經常會遇到各種各樣的現象，如果細心排查和分析，善于總結提高，定會對以后的工作提供不少捷徑。

　　4、電梯不能關門的原因

　　1）電梯進入保護狀態

　　2）光幕或安全觸板故障

　　3）開門按鈕或外呼按鈕卡住

　　4）機械卡死

　　5）主板不能輸出關門信號

　　6）超載

　　7）開關門到位不正常

　　8）門區開關故障

　　5、電梯正常停車不能開門的原因

　　1）電梯進入保護狀態

　　2）門區開關故障

　　3）轎門機械卡死

　　4）廳門鉤子鎖未調好

　　5）主板未發出開門信號

　　6）門機系統故障

　　7）門機編碼器故障

　　實例1：一臺電梯，平層不精確在運轉行程中有"騰一騰"的表象.在修理時費了很大勁走了許多彎路結尾發現是因旋轉編碼：幾個光電感應孔被塵埃封堵而致清洗后毛病消除.

　　實例2：一臺電梯在進行空轎廂安全鉗一限速器聯動實驗后呈現了異常表象，電梯選層起動后匍匐約50mm，便中止.思來想去.已然電梯具有運轉條件，也無顯著的其他異常表象那么肯定是旋轉編碼器(電子手輪)出了疑問.最終查出緣由果然是旋轉編碼器與微機的銜接有虛接表象.

　　實例3：1臺VVVF電梯在運轉中常常俄然停梯.然后主動平層后又可正常運轉.經槍查該毛病不是由于制動線路不良所造成的使。也不是安全回路及門鎖回路剎那間通斷所造成的使。而是由于旋轉編碼器嚴峻磨損致使電梯在運轉中發生信號俄然中止的表象所造成的.

　　實例4：1臺電梯檢修運轉正常 快車運轉時轎廂激烈地振動，電梯有規則地上下顫動特別是多層運轉時這種表象尤為顯著.在查看電梯主回路打印板及驅動單元之后 仍未找到真實緣由.經問詢業主，得知是有人在機房鏟除雜物后，電梯開端呈現上述表象.后對曳引機及操控柜外圍側重進行查看發現裝在電機尾部用于測速反應的 PG接地銅皮歪曲變形使得電梯在運轉中電機軸與Pc的軸套不同心.后從頭加工1片銜接銅片，替換后毛病表象消除.

　　由旋轉編碼器(編碼器選型)致使的電梯毛病，在實踐中不算是少量，查看起來也適當費事，有時雖已排查但仍是不能讓人定心.故在此向咱們介紹一招簡略的承認旋轉編碼毛病的辦法，正是由于旋轉編碼，才使得微機--變頻器--電機之間構成了一個速度閉環操控系統。

　　固此若是轉編碼器呈現了疑問 反應信號不正常必然會影響到電機的正常運轉.假設此刻咱們干脆將旋轉編碼器的反應斷開--成為開環操控，電機若是還可以現正常的疾速運轉狀況，那么就可以 斷定電梯的毛病的確發生在旋轉編碼器上，不然應該在其他方面去尋拄毛病.這是承認旋轉編碼器毛病的理論。
