限速器可以說是電梯最重要的安全保護裝置之一，它與安全鉗相互配合使用，對電梯超速進行保護。其基本作用原理是：當電梯運行速度超過額定速度一定值時，限速器電氣開關動作，切斷安全回路；當電梯速度進一步增加，限速器棘輪動作通過安全繩拉動安全鉗動作，提起安全鉗卡住導軌，讓電梯迅速停止。

特種設備安全技術規范TSG T7001-2009中2.9項要求：

（1）限速器上設有銘牌，標明制造單位名稱、型號、編號、技術參數和型式試驗機構的名稱或者標志，銘牌和型式試驗證書、調試證書內容相符，并且銘牌上標注的限速器動作速度與受檢電梯相適應。

（2）限速器或者其他裝置上設有在轎廂上行或者下行速度達到限速器動作速度之前動作的電氣安全裝置，以及驗證限速器復位狀態的電氣安全裝置。

（3）限速器各調節部位封記完好，運轉時不得出現碰擦、卡阻、轉動不靈活等現象，動作正常。

（4）受檢電梯的維護保養單位應當每2年（對于使用年限不超過15年的限速器）或者每年（對于使用年限超過15年的限速器）進行一次限速器動作速度校驗，校驗結果應當符合要求。

限速器的基本結構

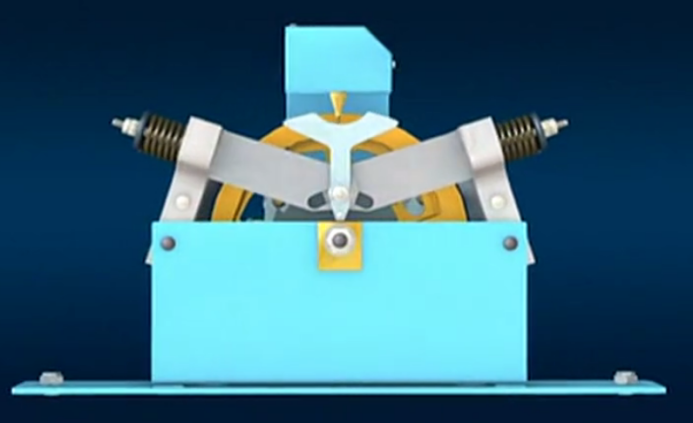

限速器的形式主要有擺錘式和甩塊式，目前用的比較多的是甩塊式。限速器安裝在機房內，繞有限速器繩，限速器繩與下方的轎廂連接。甩塊式限速器的零件主要包括棘爪、棘輪、甩塊等，本文不再贅述，其外形如下圖：

限速器的基本工作原理

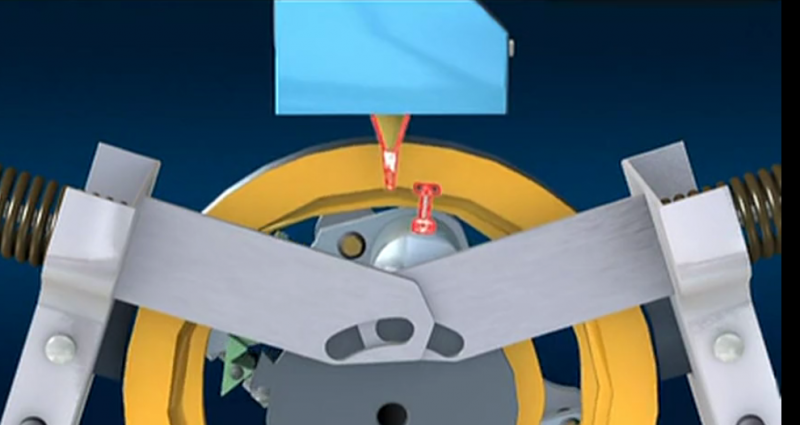

當電梯運行速度超過額定速度一定值時，甩塊由于離心作用向外甩出、直至觸發電氣開關動作，如下圖所示：

電氣開關動作后，電氣安全回路被切斷，此時制動器失電抱閘，電梯將減速直至停止。若由于電氣開關失效、制動器失效等原因?qū)е码娞菟俣冗M一步增加，甩塊將繼續向外甩出碰觸棘爪，此時棘輪帶動壓板緊緊壓住限速器鋼絲繩、迫使限速器鋼絲繩處于靜止狀態，如下圖所示：

當限速器鋼絲繩停止運行時，由于電梯還在向下運動、從而與之產生相對運行，此時限速器鋼絲繩通過拉桿拉起安全鉗，迫使安全鉗卡住電梯導軌。

限速器常見故障

一是電氣開關失效，無法起到斷開安全回路的作用。二是限速器張緊輪失效，引起限速器鋼絲繩松弛。三是限速器鋼絲繩與轎廂連桿連接松動，導致無法提起安全鉗。

限速器主要檢驗方法

一是從外觀觀察限速器是否完整、工作是否正常；二是通過限速器安全鉗聯動試驗檢驗電氣開關性能和制動性能是否良好；三是核對限速器是否在校驗期內。

僅供交流學習，若有不足之處請批評指正。
