江南快速EX9000電梯在TOMCB板損壞在更換TOMCB板后新的電子板必須進行參數寫入、井道自學習和平層調整。就新時達TOMCB板上的電梯平層調整大家共享

一、按要求安裝好平層插板和平層感應器

a.平層插板要插入光電開關或磁開關2/3深度，并且要檢查每一層的平層插板都要垂直并且插入深度都一樣。

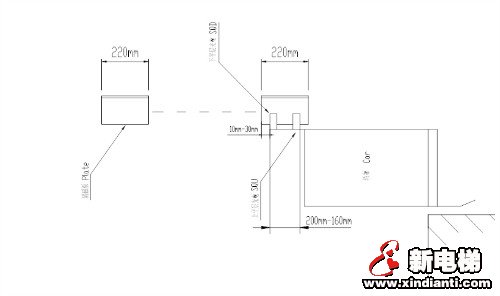

b.平層插板插入光電開關或磁開關后要保證兩端露出10mm-30mm，且兩端露出相等，如下圖所示：

c.安裝時注意保持平層時每層的插板的中心和感應器的中心在同一直線上，這樣寫層后平層就會較好。

二、參數調整

1  設置F15＝100mm，F(xiàn)16＝100mm

2 上行平層偏差測量：從底層開始單層上行，以mm為單位，記錄每一層的平層誤差。如果轎廂地坎高于廳門地坎，記錄為正偏差；如果轎廂地坎低于廳門地坎，記錄為負偏差。

3  下行平層偏差測量：到頂層后，從頂層開始單層下行，以mm為單位，記錄每一層的平層誤差。如果轎廂地坎高于廳門地坎，記錄為正偏差；如果轎廂地坎低于廳門地坎，記錄為負偏差。

4   計算偏差：為了精確起見，上行和下行各運行兩次，得到每一層的平層誤差。每一層的平層誤差取平均值，就是平層插板需要調整的值。如果某一層的平均值為正數，平層插板需要向下調整；如果某一層的平均值為負數，平層插板需要向上調整。

5  調整插板： 按照每一層相應的平層誤差調整平層插板。

6  修改參數： 根據經驗，按照上述方法調整后，設置F15＝100mm，F(xiàn)16＝100mm，

F25＝3，多層和單層的平層都會自動校準。

三、如果平層還有誤差，則需要根據以下規則調整參數

F15:上行平層調整

A：上行平層調整,上行單層運行,轎廂比地坎高就減小 F15,

B：轎廂比地坎低就加大 F15。

F16：行平層調整

A:下行平層調整,下行單層運行,轎廂比地坎低就減小 F16,

B: 轎廂比地坎高就加大 F16。

四、平層感應器靈敏度的調整，調整參數F25：平層干簧(或平層光電)延遲調節

A：如果單層運行平層正確，多層運行沖過頭， 就加大F25,

B：如果多層運行不到平層位置，就減小F25。

C : 對于上下平層感應器如果使用同一種平層光電開關或磁感應開關，相同速度的電梯來說, F25 的值是相同的。
