絕緣電阻

加直流電壓于電介質，經過一定時間極化過程結束后，流過電介質的泄漏電流對應的電阻稱絕緣電阻。

絕緣電阻

絕緣物在規定條件下的直流電阻。

絕緣電阻是電氣設備和電氣線路最基本的絕緣指標

對于低壓電氣裝置的交接試驗，常溫下電動機、配電設備和配電線路的絕緣電阻不應低于0.5MΩ（對于運行中的設備和線路，絕緣電阻不應低于1MΩ/kV）。

低壓電器及其連接電纜和二次回路的絕緣電阻一般不應低于1MΩ

在比較潮濕的環境不應低于0.5MΩ。

二次回路小母線的絕緣電阻不應低于10MΩ。

1類手持電動工具的絕緣電阻不應低于2MΩ。

在電機額定負載工作到穩定狀態時，

其繞組與機殼之間的絕緣電阻Rm（單位為MΩ）應符合下式所表示的關系。

Rm≥U/（1000+P/100）

式中：

繞組與機殼之間的絕緣電阻Rm

U為被試電機繞組的額定電壓，單位為V（伏）

P為被試電機的額定功率，單位為kw（千瓦）。

換算冷態電阻值，可供參考：

RMC≥U÷1000×（75-t）÷5

式中：RMC----冷態電阻考核值（兆歐）

t----測量時繞組的溫度（℃）

u----繞組額定電壓（V）。

電器設備絕緣電阻的檢測標準主要有下面內容：

1. 高壓配電裝置絕緣電阻測試

1.1 可動部分絕緣電阻，用2500V搖表測試，不低于1MΩ。

1.2 高壓主回路的絕緣電阻，不低于250MΩ。

2. 交流電動機絕緣測試

2.1 定子額定電壓在1000V以上的，用2500V搖表測量，定子不小于1MΩ，轉子電阻不小于0.5MΩ。

2.2 定子額定電壓在1000V以下的，用1000V搖表測量，絕緣值不小于0.5MΩ。

2.3 定子額定電壓在500V以下的，用500V搖表測量，絕緣值不小于0.5MΩ。

3. 交流電動機修復后絕緣電阻測試

3.1 修復后電機測量繞組相與相、相與地之間的絕緣電阻。 500V以下的電機，修復后的絕緣電阻不低于1 MΩ，500V以上的電機，修復后繞組的絕緣電阻不低于5 MΩ。

4. 電纜絕緣電阻測試

4.1 新安裝敷設的電纜，其絕緣電阻不低于50 MΩ；

4.2 運行中高壓電纜絕緣電阻不小于2 MΩ，低壓電纜不小于0.5 MΩ。

4.3 測量電纜的絕緣電阻時，應斷開電源及負荷側，測量完后電纜三相對地放電

電氣規范絕緣電阻的檢測標準是每千伏電壓絕緣電阻不低于1兆歐姆。

1兆歐=1000000歐姆。

也就是說每1伏電壓1000歐姆電阻以上為絕緣合格標準。這個標準的真正含義是保證泄漏電流不大于1mA。這個泄漏電流也就是有可能流經人體的電流。

因?yàn)?mA以內的電流是人體能夠承受的。1000伏/1000000歐姆=1mA.

舉例：交流220v火線和大地之間電壓為交流220v，那么根據以上原則絕緣達到0.22兆歐為合格。但是為了防止測量誤差，規定220V的絕緣必須達到0.5兆歐以上。這是強制規定。

以上所說的絕緣數值都是指合格的兆歐表讀數。

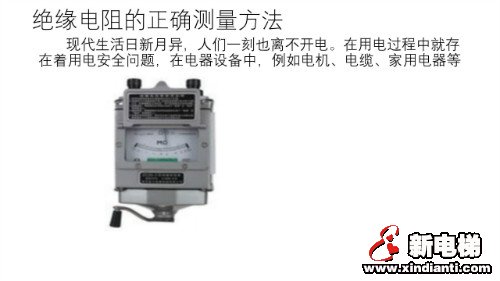

絕緣表

低壓設備用500v以下的搖表。

高壓設備用1000v以上的搖表。
