首先理解一下非線性元件，對歐姆定律不適用的導體材料元件，即通電時電阻與電壓不成正比的導體材料元件稱之為非線性元件。

物體對電流通過的阻礙作用稱之為電阻，利用這種阻礙作用做成的元件稱為電阻器，簡稱電阻。

電阻器在日常生活中一般直接稱為電阻。是一個限流元件，將電阻接在電路中后，電阻器的阻值是固定的一般是兩個引腳，它可限制通過它所連支路的電流大小。阻值不能改變的稱為固定電阻器。阻值可變的稱為電位器或可變電阻器。理想的電阻器是線性的，即通過電阻器的瞬時電流與外加瞬時電壓成正比。用于分壓的可變電阻器。在裸露的電阻體上，緊壓著一至兩個可移金屬觸點。觸點位置確定電阻體任一端與觸點間的阻值。

電阻元件的電阻值大小一般與溫度，材料，長度，還有橫截面積有關，衡量電阻受溫度影響大小的物理量是溫度系數，其定義為溫度每升高1℃時電阻值發生變化的百分?jǐn)?shù)。電阻的主要物理特征是變電能為熱能，也可說它是一個耗能元件，電流經過它就產生內能。電阻在電路中通常起分壓、分流的作用。

電阻器在電路中的符號

電阻器是電子電路中最基本，最常用的電阻元件，電阻器代號一般用“R”、“RN”、“RF”、“FS”、等文字符號來表示。電阻器的圖形如圖所示。

電阻器的分類

電阻器的種類較多，如果根據電阻器的工作特性及在電路中的作用來分，可分為固定式電阻器和可變式電阻器兩大類。阻值固定不變的電阻器稱為固定電阻器。固定電阻器又包括很多種，主要有碳質電阻器，碳膜電阻器、金屬電阻器和線繞電阻器等。阻值在一定范圍內連續可調的電阻器稱為可變電阻器、或電阻器、或電位器，一般分為兩端可調，電位器一般為三端可調。

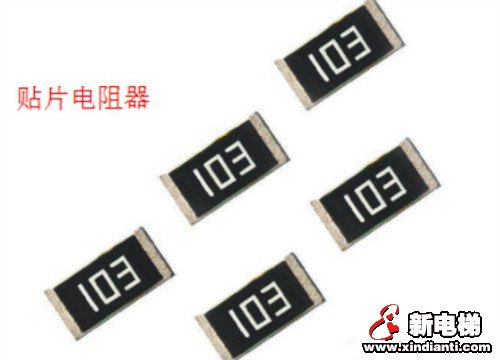

如果按電阻器的外觀形狀分、一般分為圓柱形電阻器、紐扣電阻器和貼片電阻器等，如下圖所示即為圓柱形電阻器和貼片電阻器。

如果按制作材料的不同，電阻器可分為線繞電阻器、膜式電阻器、碳質電阻器等。

如果按用途、可分為精密電阻器、高頻電阻器、高壓電阻器、大功率電阻器、熱敏電阻器及熔斷電阻器等。

1、碳膜電阻器

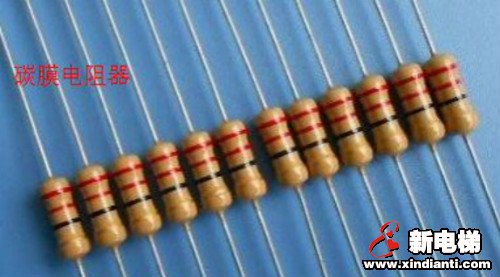

碳膜電阻器是使用最早、最廣泛的電阻器。它是由碳沉積在瓷質基體上制成的，通過改變碳膜的厚度或長度，可以得到不同的阻值。其主要特點是耐高溫，當環境溫度升高后，其阻值變化與其它電阻器相比很?。徊⑶宜哳l特性好，精度高，常在精密儀表等高檔設備中使用，如下圖所示為碳膜電阻器。

2、金屬膜電阻器

金屬膜電阻器是真空條件下，在瓷質基體上沉積一層合金粉制成的，通過改變金屬膜的厚度或長度可得到不同的阻值，金屬膜電阻器的特點是精度比較高、穩定性好、噪聲、溫度系數小。但由于金屬膜電阻結構不均勻，因此其脈沖負載能力差，同時造價比較高，如下圖所示為金屬膜電阻器。

提示：區別碳膜電阻器和金屬膜電阻器：從外觀上，金屬膜電阻器的色環為五環（1%），碳膜電阻器的色環為四環（5%）；金屬膜電阻器一般為藍色，碳膜電阻器一般為土黃色或是其他的顏色；另外，還可以用萬用表測量電阻器的阻值，然后用燒熱的電烙鐵靠近電 阻，如果阻值變化很大，則為碳膜電阻器，變化較小的為金屬膜電阻器。

3、金屬氧化膜電阻器

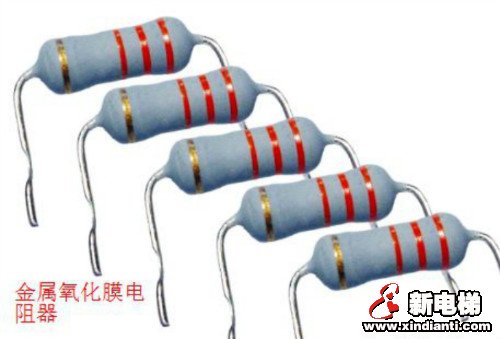

金屬氧化膜電阻器是將錫和銻的金屬鹽溶液進行高溫噴霧沉積在陶瓷骨架上制成的。與金屬膜電阻器相比，它具有抗氧化、耐酸、抗高溫等優點，不過它的阻值一般偏小，只能用來制作低阻值電阻，如上圖所示為金屬氧化膜電阻器。

4、線繞電阻器

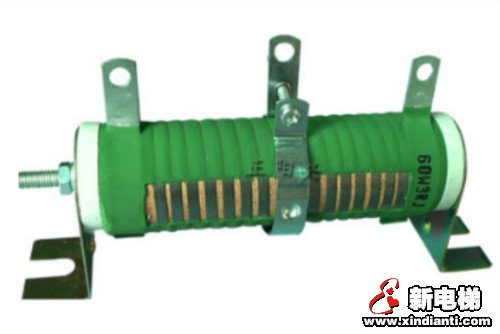

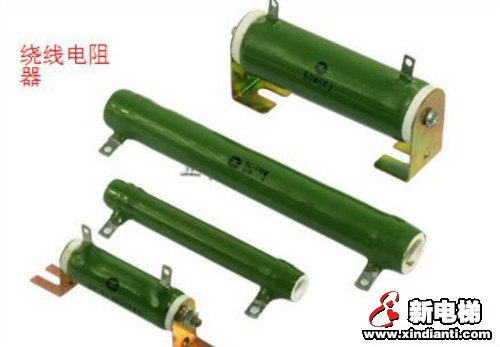

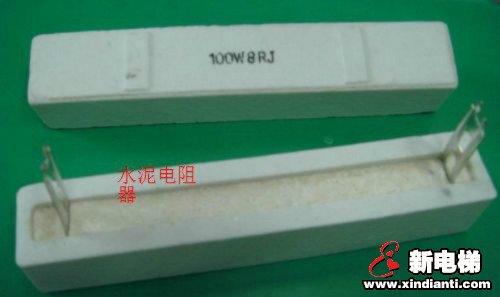

線繞電阻器是用康銅絲或錳銅絲纏繞骨架上制成的。它具有很多優點、如耐高溫、精度高、功率大。但其調頻特性差，這主要是由于其分布電感較大。在低頻的精密儀表中被廣泛應用。常見的線繞電阻有水泥電阻器、保險電阻器等。如上圖所示。

5、保險電阻器

保險電阻又叫熔斷電阻，保險電阻具有雙重功能，在正常情況下具有普通電阻器的電氣特性，一旦電路中電壓升高、電流增大或某個元器件損壞、保險電阻器就會在規定的時間內熔斷，從而達到保護其他元器件的目的。電路中的保險電阻一般有綠色貼片式，黑色排阻、灰色直插式和PTC等幾種。在電路中保險電阻器用"F"表示，通常標注為、“0”、“000”或額定電流值，如上圖所示。

6、光敏電阻器

光敏電阻器是一種電導率隨吸收的光量子多少而變化的敏感電阻器，即對

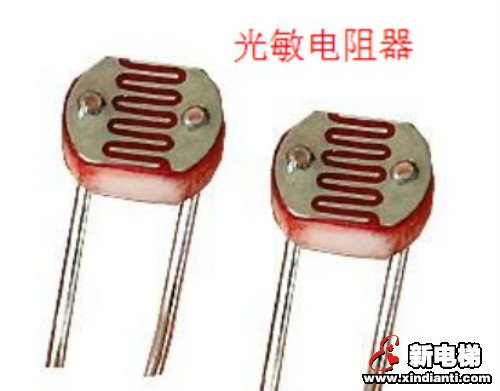

光敏感的電阻器。它是利用半導體的光電效應特性制成的，其電阻值隨著、射入光線的強弱變化。光敏電阻器主要用于各種自動控制、光電計數、光電計數、光電跟蹤以及照相機的自動曝光等場合。如下圖所示為光敏電阻器。

7、NTC、PTC熱敏電阻器

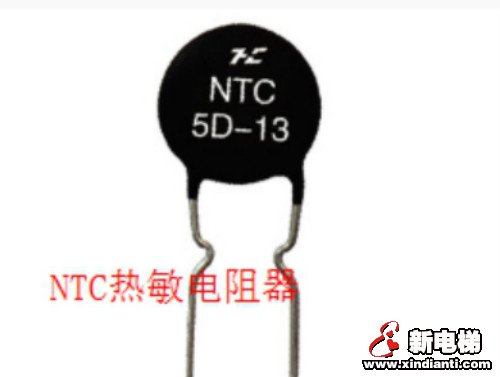

NTC一種具熱敏電阻器是有負溫度系數變化的熱敏元件，其阻值隨溫度升高而減小，可用于穩定電路的工作點。PTC熱敏電阻器是一種具有正溫度系數變化的熱敏元件，在達到某一特定溫度前，電阻值隨溫度升高而緩慢下降，當超過這個溫度時，其阻值急劇增大，這個特定溫度點稱為居里點。PTC熱敏電阻器的居里點可通過改變其材料中其材料中各成分的比例而變化。它們?cè)诩译姰a(chǎn)品中被廣泛應用，如彩電的消磁電阻器、電飯煲的溫控器等，如下圖所示。

8、壓敏電阻器

壓敏電阻器是指對電壓敏感的電阻器，是一種半導體器件，其制作材料主要是氧化鋅。它的電阻值在正常情況下接近無窮大，當它兩端的電壓達到或超過其臨界點時，內部電阻急劇減小，并且不能恢復，稱為“擊穿”。

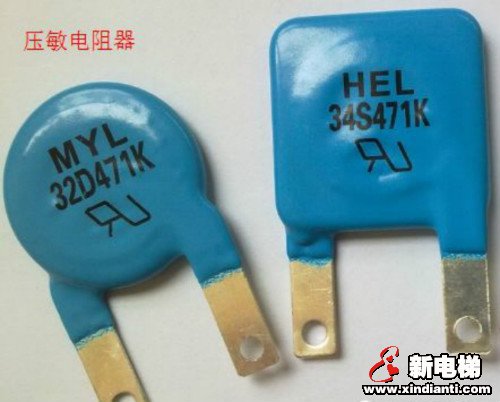

壓敏電阻器主要用在電氣設備交流輸入端，用作過壓保護。當輸入電壓過高時，它的阻值將減小，使串聯在輸入電路中的保險熔斷，切斷輸入、從而保護電氣設備，壓敏電阻外形如下圖所示。

9、其他敏感電阻器電阻器

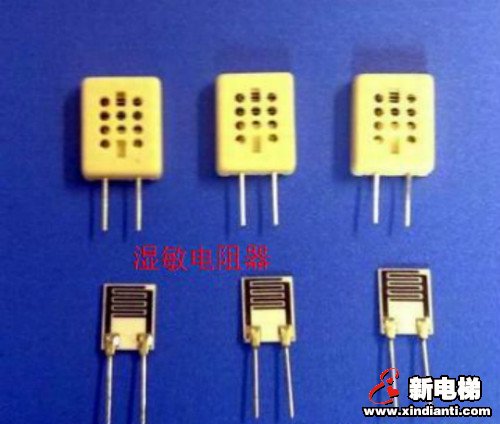

實際應用中，常用到的敏感電阻器還有濕敏感、磁敏電阻器、氣敏電阻器及力敏電阻器等。這些敏感電阻器在自動控制方面起到很大作用，如下圖所示即為濕敏電阻器。

10、排電阻器

排電阻器是一種把按一定規律排列的分立電阻器集成在一起的組合型電阻器，也稱為集成型電阻器。它是一種電阻網絡、具有體積小、規整化、精密度高等特點、適用于電子儀器設備及計算機電路，一般用“RN”表示。主板中的排電阻主要有8腳和10腳兩種，其中8腳的用的較多。在主板中，一般使用標注“472”、“330”、“220”等的排電阻，其中“330”表示阻值為33歐。

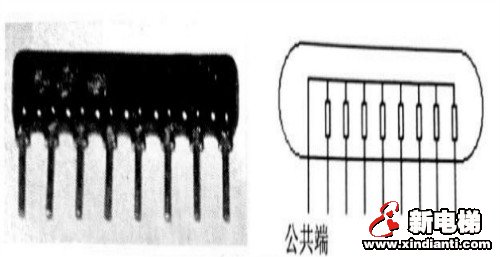

貼片排電阻、直插式排電阻及其內部結構圖如下：

11、可變電阻器

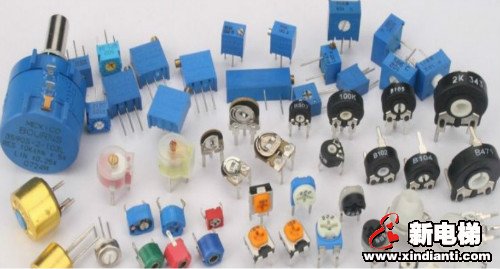

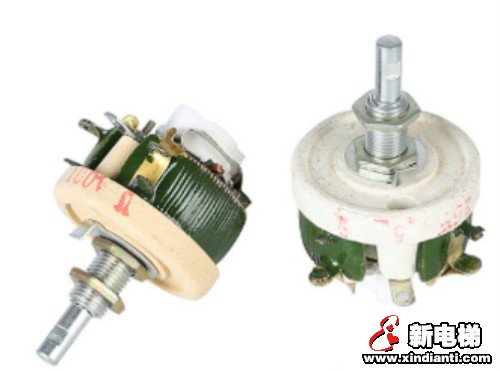

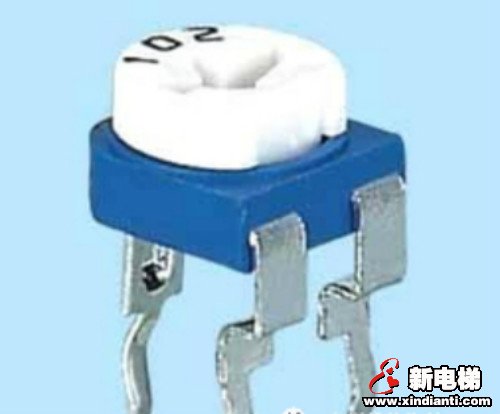

可變電阻器一般是指電位器，是一種阻值可以連續調節的電阻器?？勺冸娮杵饕话阌?個引腳，其中兩個是定片引腳，一個是動片引腳；設有一個調整口，可以通過它改變動片，從而改變?cè)撾娮杵鞯淖柚??？勺冸娮杵饕话阌迷谑珍洐C(jī)、電視劇等設備中，控制音調、音量、調節亮度、對比度等。如圖所示為可變電阻器。

可調電阻

電位器

電阻器的參數與標識

在國產電阻器中，固定電阻器和敏感電阻器分別采用不同的命名方法。

1、固定電阻器的命名

國產固定電阻器的型號主要由4部分組成，從左往右分別為：第一部分、第二部分、第三部分、第四部分。

第一部分為主稱部分，用字母表示電阻器的名字。如R表示電阻、W表示電位器。

第二部分為導電材料部分，用字母表示電阻體用什么材料組成。如下表所示為電阻器材料符號和意義。

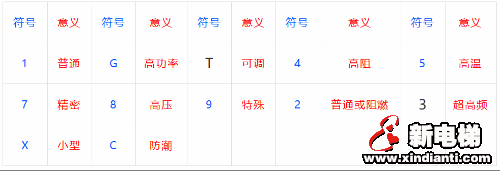

第三部分為電阻器的類別，一般用數字表示，個別類型用字母表示產品屬于什么類型。如下表所示為電阻器類別符號和意義。

第四部分為電阻器的序號，用數字表示，表示同類產品中的不同品種，以區分產品的外形尺寸和性能指標等。

例如：電阻器RT11表示普通碳膜電阻。

2、敏感電阻器的命名

國產敏感電阻器的型號主要由3部分組成，從左往右分別為：第一部分、第二部分、第三部分。

國產敏感電阻器命名方式

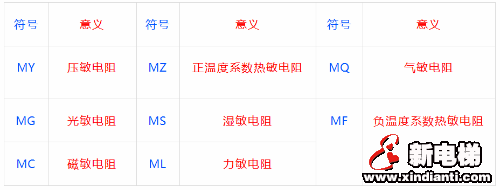

第一部分為主稱部分，用字母表示電阻器的名字。如下表所示為敏感電阻器主稱部分符合和意義。

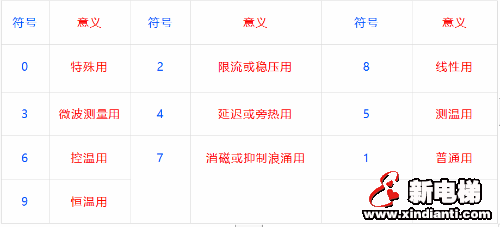

第2部分為電阻器的用途。如下表所示為敏感電阻器用途符合和意義。

第3部分為電阻器的序號，用數字表示、表示同類產品中的不同品種，以區分產品的尺寸和性能指示等。

例如;MN73A-1表示消磁用正溫度系數熱敏電阻器、其中的MZ表示正溫度系數熱敏電阻器，7表示消磁用，3A-1表示序號。

電阻器的參數

電阻器的主要參數有標稱阻值（簡稱阻值）、額定功率和允許偏差等。

1、標稱阻值

標稱阻值通常是指電阻器上標注的電阻值。電阻值的基本單位是歐姆，用“Ω”表示。在實際應用中，還常用千歐（KΩ）和兆歐（MΩ）來表示。它們的換算關系為：1KΩ=1000 Ω    1MΩ=1000KΩ

2、額定功率

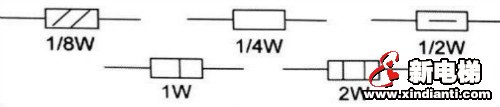

電阻器的額定功率是指 在標準大氣壓和一定的環境溫度下，電阻器能夠長期負荷而不改變其性能所允許的功率。功率用P表示，單位為瓦特（W）,功率與電流和電壓的關系為 P=UI 根據部標，不同類型的電阻器有不同系列的額定功率，一般可在0.05-500W之間分?jǐn)?shù)十種規格，最常用的在1/8~2W之間。在電路中的表示符號如下圖所示。

3、精度誤差

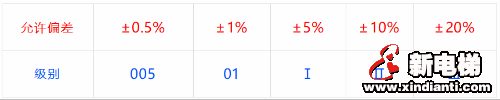

實際阻值與標稱阻值之間的相對誤差稱為電阻精度，常用電阻值的精度有5

個等級，如下表所示。

提示：目前生產的電阻器級別為I、II、III，在一般場合下已能滿足使用要求

電阻器的標識方法

電阻器的標識方法主要有直標法、數標法和色標法3種

1、直標法

直標法是指將電阻器的類別、標稱電阻值、允許偏差、額定功率及其他參數的數值等直接標注在電阻器的表面。如電阻器上印有68KΩ±5%，則阻值為68KΩ，誤差為±5%，而標注為 “58” 則表示阻值為58Ω。

也有的用數字加字母符號（Q、Ω、K、M）或兩者有規律的組合來表示電阻器的阻值，其中字母符號前面的數字表示阻值整數部分，字母符號后面的數字表示阻值的小數部分。如“4Ω7” 表示阻值為4.7Ω；“4K7”，表示該電阻阻值為4.7KΩ。

2、數標法

數標法主要用三位數表示數值，前兩位表示有效數字，第三為數字是倍率。如電阻上標注“ABC”表示其阻值為ABx10^c，其中，“C”如果為9，則表示-1.例如標注為“653”表示阻值為65x10³Ω=65KΩ；標注為“279”，表示阻值為27x10^-1Ω=2.7Ω；“000”，阻值為0，這種電阻通常作保險用。

另外，可調電阻在標注阻值時，也常用兩位數字表示。第一位表示有效數字，第二位表示倍率。如“24”表示2x10^4=20KΩ。

3、色標法（色環電阻）

1）識別電阻器的色標

顏色代表數字從零至九依次口訣：

0、1、2、3、4、5、6、7、8、9。

黑、棕、紅、橙、黃、綠、藍、紫、灰、白。

顏色代表誤差：

金5%、銀10%；無色2。

顏色代表指數

金-1次冪、銀-2次冪。

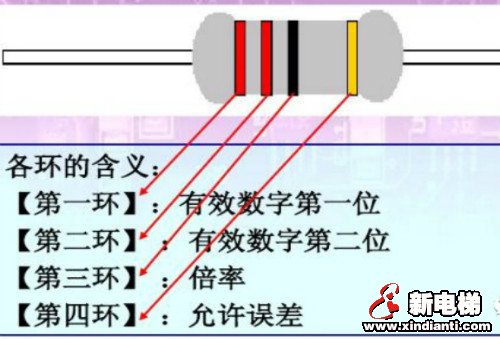

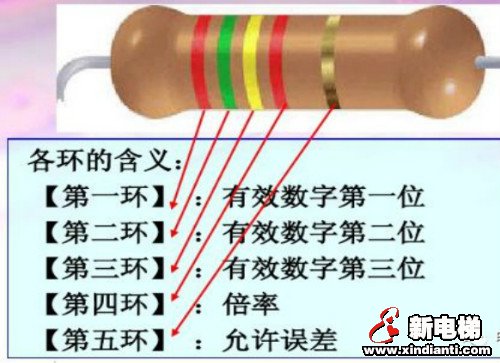

小功率的電阻器多數情況下用色環表示，特別是0.5W以下的碳膜和金屬膜電阻器較為普通。電阻器的色環可分為三環、四環、五環3種，常見的色環標注電阻器為四、五環。含義見下圖：

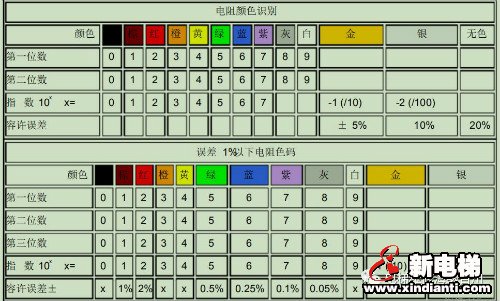

電阻器色標法中色環的基本色碼對照見下表：

例如：

若電阻器的色標分別為紅黃黑金，對照色碼表，其阻值為24x10ºΩ，誤差為±5%（即阻值為24Ω 誤差為±5%）；

若電阻器的色標分別為黃紫黑銀棕，對照色碼表，其阻值為470x10^-2Ω，誤差為±1%（即阻值為4.7Ω 誤差為±1%）。

2）首位色環的識別：準確識別首位色環，對準確讀出電阻器的標稱阻值非常重要。因?yàn)殡娐分械碾娮杵骺赡軙?huì)隨意放置，并不一定看到的左邊的色環就是首位。如果誤將首位錯看則所讀出的數均錯。

下面介紹一下識別首位色環的方法僅供大家使用時參考：

l 一般電阻器的色環中，金、銀色環表示精度。即色環中金或銀色環通常為末位色環。

l 另外，最接近引線端的色環為首位色環，往右依次為第二、第三、第四和第五位色環。當色環中有與最后一環顏色相同時，可通過看色環之間的距離來判斷，即第一環與第二環之間的距離要比尾環與次尾環的距離小。

l 如果色環中沒有金或銀色環，并且無法判斷哪個色環最接近引線端，可以先用萬用表試測一下（可以用不同的量程試量），然后根據測得的阻值，確定乘數位色環的顏色，繼而判斷出首位色環的顏色。
