此文比較抽象,希望靜下心來閱讀!
UPS(Up Peak Service 上班高峰服務)
1簡述 為了滿足主層站大量的上行交通服務需求,此功能提供特定時間范圍內主層站的高優先 級服務。例如,早晨辦公大樓的上班時間,賓館的查房登記時間,百貨大樓的開門營業時間 等等。
2所需設備 (1)時鐘1臺/群
3功能
(1) 激活 (a)在以下情況:
①當激活UPS的預定時間是由群控監控程序來設定,而當前時間是在上述的時間范 圍內的,且電梯有20%(標準)或更多的額定負載來自主層站。
(2)取消
(a)在以下情況:
①當群控監控程序設定的用來激活UPS的預定時間超過范圍。 當上述條件滿足,UPS被取消。
(3)操作

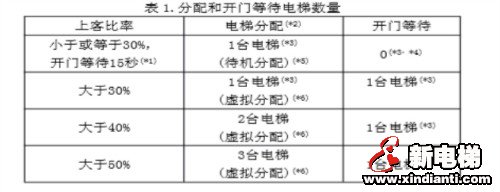

(a)分配到主層站 分配電梯和開門等待電梯的數量根據上客的比率來調整。(表1.)
注釋:
*1:當電梯開門等待15秒,無轎內指令登記。
*2:當大于或等于群控電梯數時,則群內電梯數作為上限設定。
*3:當“次發”電梯指示規則有效時,分配2臺電梯。
*4:當永久召喚規則有效,分配1臺電梯,除非“次發”電梯指示規則有效。
*5:當指定的電梯被分配到另一層站召喚,主層站分配取消,響應那個層站召喚。
*6:當指定的電梯被分配到另一層站召喚,它在主層站停下開門,然后響應那個層站召喚。
(b)主層站電梯操作(當出發規則調整有效)
(i)“首發”電梯
①上行方向燈閃亮。
②在轎內指令或?qū)诱菊賳镜怯?5秒后,或負載超過80%時啟動。而當在上行轎內 指令登記后關門按鈕被按,它立即啟動。
③當負載超過15%,另一“首發”電梯被選擇。
④開門等待時間限定在3分鐘。
(ii)“次發”電梯(當“次發”電梯指示規則有效)
① 行方向燈點亮。
② ②它在轎內指令或?qū)诱菊賳颈坏怯?5秒后啟動,或它的負載超過80%時啟動。此 期間,關門按鈕無效。
③ ③開門等待時間限制在3分鐘內。
(iii)非“次發”電梯
1. 行方向燈不點亮。
2. 當?shù)竭_時有轎內指令 *如果它在其它層沒有轎內指令或?qū)诱菊賳?,且沒有乘客在主層站等待,它 在不干涉時間后無方向關門待機(當它未被指定關門待機)。 *如果另一層的轎內指令或?qū)诱菊賳颈恢付?,電梯不開門,立即啟動。
3. 它在上行轎內指令登記或上行層站召喚指定25秒后啟動,或在負載超過80% 后啟動。(當它未被指定關門待機)此期間內,關門按鈕無效,開門等待時間限 于3分鐘。
4. 當一個下行轎內指令或?qū)诱菊賳颈坏怯?,下行方向燈立即閃亮,且在不干涉 時間后啟動往低層。
(c)主層站電梯操作(當出發調整規則無效)
(i)上行方向燈閃亮。
(ii)它開門等待,直到轎內指令或?qū)诱菊賳颈坏怯?。開門等待時間限為15秒。但如 果永久召喚或“次發”電梯指示可用,時限為3分鐘。
(iii)當轎內指令或?qū)诱菊賳颈坏怯?,它立即啟動?/p>
(vi)如果開門等待電梯數滿足要求,在其他層無轎內指令或?qū)诱菊賳镜碾娞莸竭_時 不開門。當有轎內指令時,到達后開門。
(v)另一臺電梯開始開門時,開門等待的電梯關門。當“次發”電梯指示有效時, 開門等待的電梯數量限制在2臺。這樣,當?shù)?臺電梯開始開門,一臺開門等待的電 梯將關門。
(vi)當一臺電梯開門等待時,有多于70%的負載,則另一臺關門等待的電梯開門。 (d)附加操作規則 一些附加操作規則可以同時激活。
(表3.) 表 3.附加操作規則的標準應用(E:有效;N:無效)
注釋:
*1:地下層服務:當有低于主層站的樓層需要服務時,應用該項附加規則。此時,主層站下 召,地下室層站召喚,和地下層的轎內指令都可使用。
*2:主層站切換:在有備選主層站的大樓,應用這一項附加規則。比如,除主層站外還有一 個進入層交通十分繁忙,此時,“實際”層站召喚被登記在備選主層站。(此“實際”層站 召喚在層站按鈕上不被指示出來)
*3:“次發”電梯指示:用于指示當前“首發”電梯后期望的“首發”電梯的規則。通過改 變層站燈的點亮模式來指示。即使此“首發”電梯是在主層站也是一樣。
*4:永久召喚:在主層站,上行層站召喚總是被登記的。
*5:無下行召喚:當?shù)叵聦臃?wù)規則有效,為避免不必要的召喚,此規則使主層站下行召喚 登記無效。
*6:“首發”電梯的即時關門:“首發”電梯的即時關門功能在有效和無效之間切換。 *7:非“次發”電梯的即時關門:非“次發”電梯的即時關門功能在有效和無效之間 切換
DPS(Down Peak Service 下班高峰服務)
1、簡述: 這一功能通過在預定的下行高峰時段分配電梯到上層,提高了群控操作效率。
2、所需設備 (1)時鐘......1個/群
3、功能
(1)激活
(a)在如下情況:
①激活DPS的預定時間由群控監控程序設定,當前時間在上述的范圍以內,且電梯 有20%(標準)或更多的額定負載在主層站下客。 當上述條件滿足,DPS激活。
(2)取消
(a)在如下情況:
①當激活DPS的預定時間是由群控監控程序系統來設定的,且當前時間在上述時間 以外。 當上述有一個條件滿足,DPS被取消。

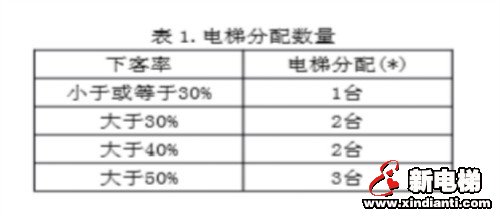

(2) 操作 (a)分配數量 電梯分配數量是根據主層站的下客率來調整。(表1.)
*注:當分配數量超過群內電梯數時,則群內電梯數作為上限設定。
(b)分配的樓層
*第一優先級:有70%或更多額定負載啟動的樓層。(虛擬分配:當指定的電梯被 分配到另一層召喚,它在預定層停層開門,然后響應那個召喚。)
*第二優先級:所有電梯能服務到的最高層。(待機分配:當指定電梯被定位到 另一層召喚,它將取消預定的層樓分配,而去響應那個召喚。)
(c)當電梯到達由 DPS 功能分配的層,它關門停層,無到達指示。
LTS(Lunch Time Service 午餐時間服務)
1簡介 為緩解午餐時間來往于餐廳的交通擁擠,LTS提供了更好的服務。
2所需設備 (1)時鐘......1個/群
3功能 3.1午餐時間服務的前半段
(1)激活
(a)在如下情況: 當用于激活此功能的預定時間是由群控監控程序來設定,當前時間在上述 時間范圍內,且電梯有20%(標準)或更多額定負載的乘客在餐廳層下客。
(b)UPS、DPS都未選擇。 當上述條件滿足時,此功能激活。
(2)取消
(a)在如下情況:
①當激活此功能的預定時間是由群控監控程序所設定,而當前時間是在上述時間 范圍之外。
(b)UPS、DPS中有一個被選擇。 當上述有一個條件滿足,此功能取消。

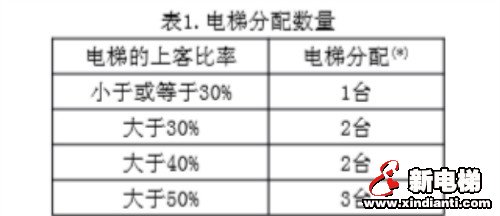

(3)操作 (a)分配數量 電梯分配數量是根據餐廳層下客人數來調整。 (參考表1.)
*注:當分配數量超過群內電梯數時,則群內電梯數作為上限設定。
(b)分配的樓層
*第1優先級:當電梯啟動時有70%或更多額定負載時的樓層。(虛擬分配)*1
*第2優先級:所有電梯能服務到的邊緣層(上行擁擠時的頂層,和下行擁擠時的 底層)。(待機分配)*2
注釋:
*1:當指定的電梯被分配到另一層站召喚,電梯在預定層停層開門,然后再響 應那個層站召喚。
*2:當指定的電梯被分配到另一層站召喚,取消到預定層的分配,直接去響應 那個層站召喚。
(c)當一臺電梯由此功能分配到達餐廳層,它關門停層,無到達指示
(d)最多2層可被設為餐廳層。 3.2午餐時間服務的后半段電梯的上客比率 電梯分配(*) 小于或等于30% 1臺 大于30% 2臺 大于40% 2臺 大于50% 3臺
(1)激活
(a)在如下情況: 當用于激活此功能的預定時間是由群控監控程序來設定的,當前時間在上述時間范 圍之內,且電梯有20%或更多的額定負載是在餐廳層上客的。
(b)UPS、DPS都未選擇。 當上述條件都滿足時,此功能激活。
(2)取消
(a)在如下情況:
①當用于激活此功能的預定時間是由群控監控程序所設定的,且當前時間是在上述 時間以外。
(b)UPS、DPS中有一個被選擇。 當上述條件有一個滿足,此功能被取消。
(3)操作
(a)分配到餐廳層 被分配電梯和開門等待電梯的數量是由上客擁擠層的上客比率來調整的。
注釋:
*1:當電梯已開門等待15秒,而沒有轎內指令登記。
*2:當大于或等于群控下的電梯數量時,群控內電梯數量作為上限被設定。
*3:當“次發”電梯指示規則有效時,分配2臺電梯。
*4:當永久召喚規則有效,分配1臺電梯。除非“次發”電梯指示規則有效。
(b)餐廳層的電梯操作
(i)它的上行燈閃亮。
(ii)它開門等待,直到轎內指令或?qū)诱菊賳颈坏怯洝i_門等待時間限于15秒。但當 永久召喚或“次發”電梯指示有效,時限為3分鐘。
(iii)當有轎內指令或?qū)诱菊賳颈坏怯洠⒓磫印?/p>
(iv)當開門等待的電梯數量滿足要求,沒有轎內指令或?qū)诱菊賳镜碾娞莸竭_時不開 門。當然,若到達時有轎內指令,則開門。
(v)當另一臺電梯開始開門時,開門等待的電梯關門。當“次發”電梯指示有效, 開門等待的電梯數量限于2臺。這樣,當?shù)?臺電梯開始開門,則其中一開門等待的 電梯關門。
(vi)當開門等待的電梯有70%或更多的負載,關門等待的電梯開門。
(c)最多2層可被設為餐廳層。

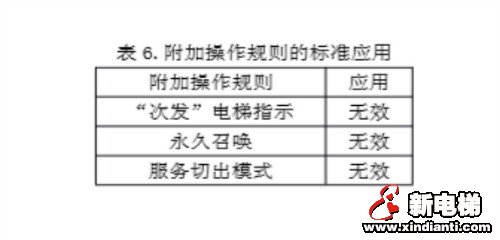

(d)附加操作規則 有多個附加規則可被同時激活。(參考表6.)
(e)區間分割與午餐時間服務前半段相同。
文中可以看出,需要此功能有效必須具備兩大條件:
一、 電梯的轎廂的乘客量的稱量系統必須調整精確,并且必須對此稱量系統仔細的維護,和定期的檢查,否則系統將會失效。
二、 時鐘的設置必須設置合適,并經常校準始終控制器。
