迅達3300HMI界面的上的按鈕及顯示的作用和功能

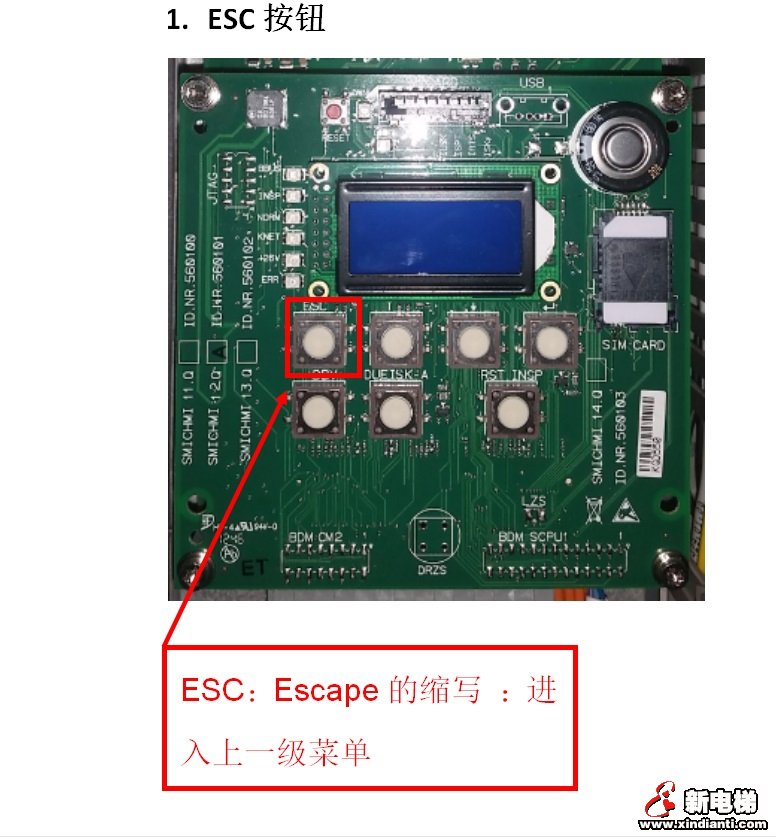

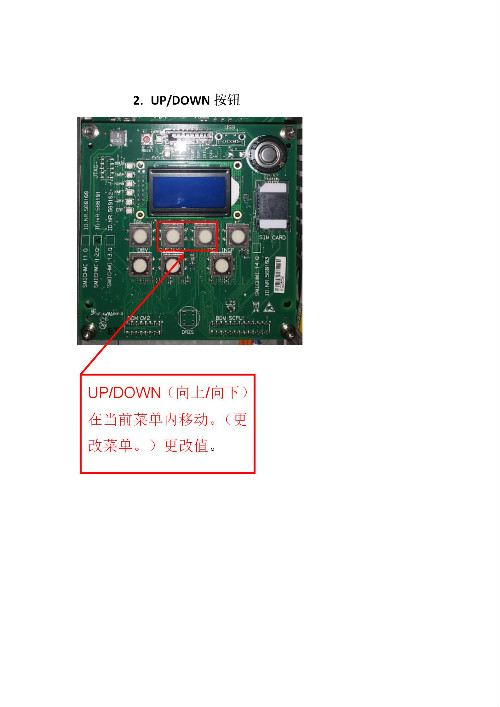

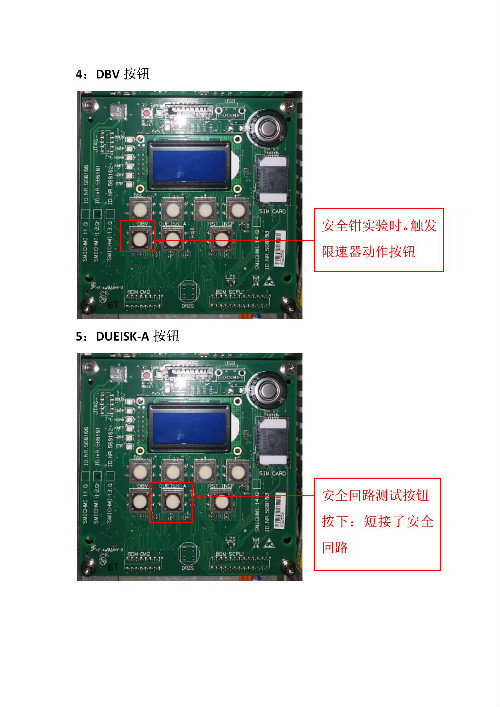

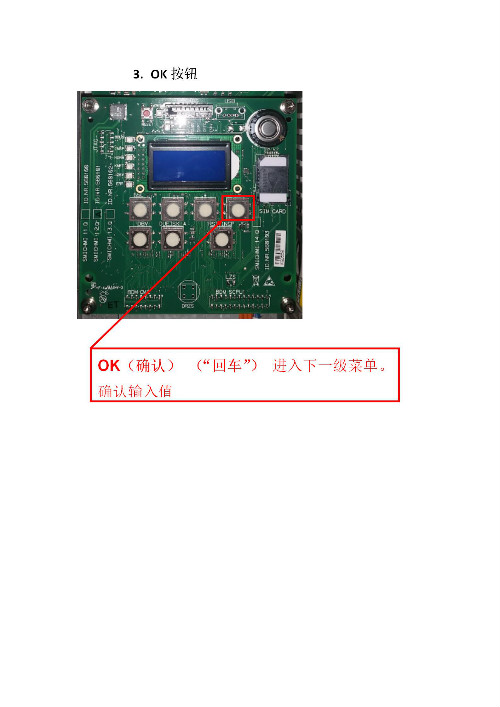

一、 HMI界面上的按鈕

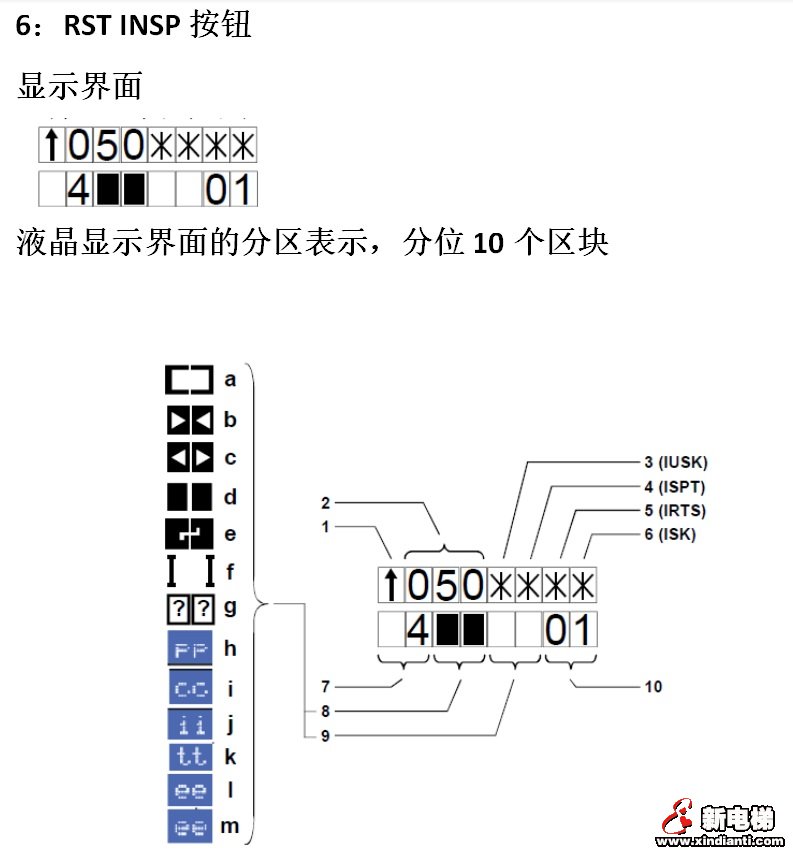

這10個區塊的定義如下

1：轎廂的運行方向（上行或下行）。"-" 表示未定義

2：實際轎廂速度[0.01m/s為單位

3：IUSK安全電路指示：表示安全回路的狀態，

1) “*”星號點亮表示安全回路接通，并通電

2) “*”閃爍，一秒鐘閃爍2次，表示安全回路斷開

3) “-”安全回路異常接地，

“IUSK”回路接口點，DIUSK接口接通，安全回路異常將復位。

當顯示“-”同樣表示IUSK接口處于斷開（無電壓）狀態

4：“ISPT”指示安全回路狀態，表示安全回路中IUSK 至ISPT，ISPT接口的狀態，

1) “*”顯示表示ISPT接口接通，

2) “-”顯示表示ISPT接口斷開 。

5：“IRTS”安全回路接口點的狀態

1) “*”顯示表示從ISPT至IRTS段的回路接通。

2) “-”顯示表示從ISPT至IRTS段的回路斷開。（KTS）門鎖回路至少有一層層門聯鎖觸點斷開

3) "!" 表示使用 LOCK/LAND 門旁路插座，插在旁路側

6：實際 LED "ISK" 指明安全觸點狀態

1) “*”顯示表示從接口IRTS至ISK安全回路段處于接通狀態

2) “-”顯示表示從接口IRTS至ISK安全回路段處于斷開狀態

3) “！”顯示表示使用了 CAR 旁路插座

4) “U”顯示表示轎廂已經進入門區RUET接通。

7：轎廂位置樓層平層。

如果沒有進行進到自學習，在電梯系統人機界面（HMI）上將顯示KSE井道強迫換速觸發位置，信息用線條“-”表示。

1) 當“-”線條處在顯示位的上部分表示電梯處于上行強迫換速（KSE-U）位置，

2) 當“-”線條處于顯示位的下部分時表示電梯處于下行強迫換速（KSE-D）的位置

3) 當“-”線條處于中間位置，表示轎廂不處于井道強迫換速位置

8：前門側 1 的門狀態

9：后門側 2 的門狀態（如果有配置后門）

10：電梯控制狀態/操作模式（服務運行的實際情況）。
