HGP安全回路短接點：11L13—20

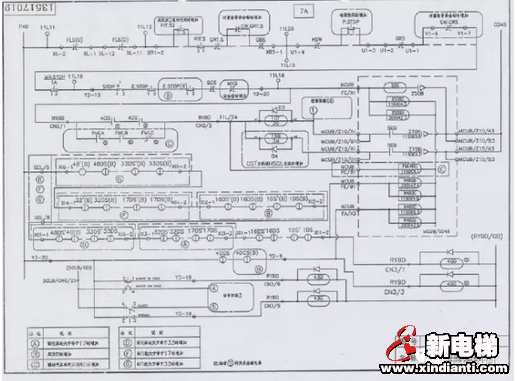

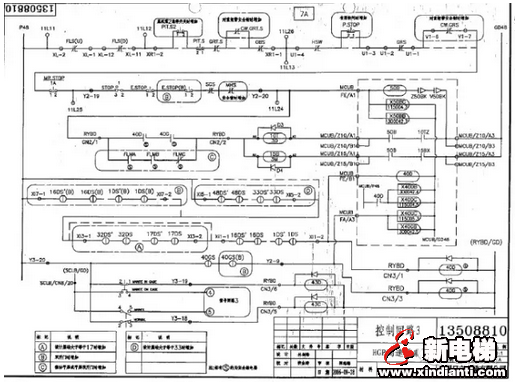

總安全回路：
石師傅提醒：總的安全回路分新舊兩個版本，請勿搞混，損壞其它電梯部件。
新版本的為：11L—11、18

舊版本的為：11L——11、24

感謝石師傅的提醒
井道回路、上下極限：11L—11、12
底坑：11L—12、13
機房：11L—19、20
轎頂轎廂：11L—18、19
上限位：11L—21、22
下限位：11L—21、23
廳門：XI1—1、2（1—16F）；XI3—1、2（17—32F）XI5—1、2（33~48F）

NPH
NPH安全回路短接點：11L13=26
總安全回路：11L—11、24
井道回路、上下極限：11L—11、12
底坑：11L—12、13
機房：11L—25、26
轎頂轎廂：11L—24、25
上限位：11L—21、22
下限位：11L—21、23
廳門：XRI3-4

MCA
MCA安全回路短接點：
總安全回路：11L—11、6
井道回路、上下極限：11L—11、12
轎頂轎廂：11L—5、6
底坑：11L—12、13
機房：11L—5、12

RVBD
RVBD板指示燈
D1燈：開門區
D2燈：關門信號
D3燈：開門信號
D4燈：門機電源控制繼電器
D5燈：啟動指示燈
D6燈：安全觸板開關信號
D7燈：關門限位開關
D8燈：開門限位開關
D9燈：光電開關信號
D10燈：40D廳門聯鎖繼電器
D11燈：40G轎門鎖繼電器
D12燈：轎廂檢修
D13燈：轎頂檢修
D14、D15燈：微動平層繼電器
