前幾期陸續向大家推送了通力無機房電梯識圖的內容，大家反響強烈！紛紛信息反饋受益匪淺！本期沒有繼續新的內容，而是將巨人通力30K和20K電梯安全回路板（即379LCE-ADO/ACL）的外圍電路及內部電路通過圖文制作整理在一起呈現給大家，以方便在維修時查看。修理通力3000是也可參考此圖！千萬不要照搬，參照系統靈活運用！如有任何疑問請聯系小編或篇后留言！

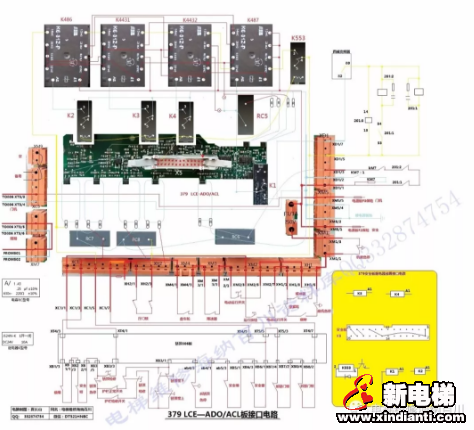

上圖為安全板實圖布局，板內部為提前開門電路，下部為安全電路，右側為接觸器控制及檢測電路，左側為門機、照明供電電源，右下角為X5插腳布局。關于圖中的提前開門接線原理見下圖：
